Focusrite ISA One Analog Pre-Amp

Focusirite ISA One

Mit dem ISA One Mikrofonvorverstärker liefert Focusrite den prestigeträchtigen, übertragerbasierten ISA-Preamp in einem soliden, tragbaren Gehäuse, zu einem sensationellen Preis.

ISA One beinhaltet den klassischen Mikrofonvorverstärker des Original ISA 110 Moduls. So kommt auch hier der Lundahl L1538 Übertrager und das spezifische Zobel-Netzwerk zum Einsatz. (Der ISA 110 Mikrofonvorverstärker ist die Basis eines jeden Kanals der legendären Focusrite Forté Konsole).

Über den Mikrovorverstärker hinaus bietet ISA One auch einen Lineeingang (XLR und TRS-Klinke) sowie einen unabhängigen DI-Kanal. Letzterer verfügt über eigene regelbare Vorverstärkung, einen Aktiv/Passiv-Impedanzschalter, einen symmetrischen TRS-Klinkenausgang zum Anschluss an einen Verstärker und einen unabhängigen XLR-Ausgang auf der Geräterückseite. Dank der unabhängigen, flexiblen DI-Schaltung empfiehlt sich ISA One für Toningenieure, die bei einer Gitarrenaufnahme DI-Signal mit einem Mikrofonsignal mischen möchten. Ebenso liefert ISA One eine kompakte Lösung für den anspruchsvollen Musiker, der Gitarre und Gesang über ein einziges Gerät tontechnisch einbinden möchte.

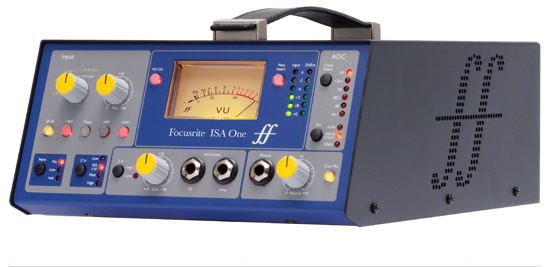

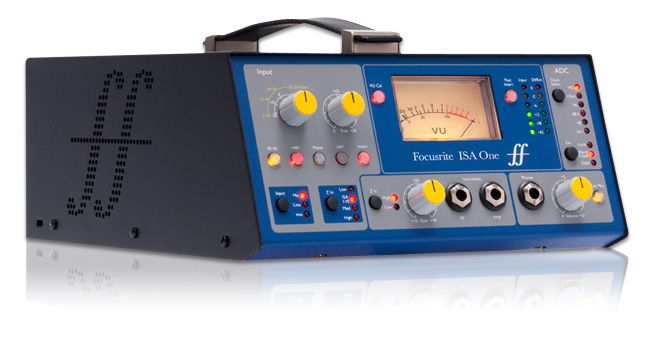

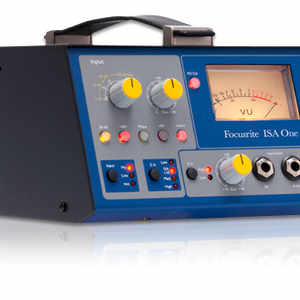

Zur Schaltung wurden schaltbare Impedanzen ergänzt. Hier kann der Anwender zwischen vier sorgfältig ausgewählten Eingangsimpedanzen wählen. Über die Originalspezifikation des ISA110 hinaus ermöglichen die drei weiteren Schaltpositionen perfekte Anpassung oder bewusste Fehlanpassungen im kreativen Sinne des Vorverstärkers an jedes Mikrofon. ISA One bietet zusätzlich einen Insertpunkt, um bei Bedarf externe Peripherie zwischen dem Vorverstärker/DI-Eingang und dem optionalen Wandler zum Einsatz zu bringen. Schließlich befinden sich auf der angewinkelten Frontseite Schalter für die Phantomspannung, eine Phasendrehung und ein 75-Hz-Hochpassfilter (18 dB/Okt.).

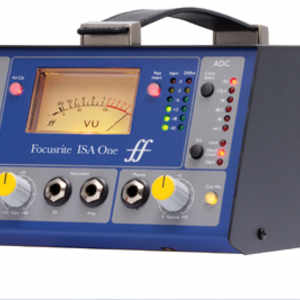

Getrennte Pegelanzeigen pro Kanal sind als variabel kalibrierbare VU-Meter und zwei 6-Segment-LED-Spitzenwertanzeigen vorhanden, um den Anforderungen für analoge und digitale Aufnahmemedien gerecht zu werden. Die Pegel können vor oder hinter dem Insertpunkt gemessen werden. Die Kalibrierung nutzt dabei die gleichen Referenzen wie das Pro-Tools-HD-System von Digidesign, was eine mühelose Kombination dieser Komponenten gestattet.

Der Kopfhörerausgang am ISA One verfügt über einen separaten Lautstärkeregler und liefert damit einen Stereo-Cuemix, beispielsweise in Form eines einfachen Clicktracks oder eines Signals aus einem Audio-Interface oder einer Livekonsole, das über die symmetrischen Stereoeingänge auf der Geräterückseite eingespeist wird.

Optional ist ein Stereo-AD-Wandler in Referenzqualität verfügbar. Es handelt sich um die gleiche Option, die auch im ISA430 MkII eingesetzt werden kann. Hier verbinden sich topaktuelle Wandlertechnik und maßgeschneiderte Analogschaltungen von Focusrite. Die Erweiterung bietet zwei Kanäle AD-Wandlung mit 24 Bit und 192 kHz mit einem Dynamikbereich von 119 dB und kann jederzeit nachgerüstet werden.

Spezifikationen:

Mikrofoneingang

Gainbereich: 0 dB bis 60 dB in 10-dB-Schritten schaltbar, 20 dB stufenlos regelbar

• Eingangsimpedanz, abhängig von der gewählten Einstellung:
  • Low: 600 Ohm
  • ISA110: 1.400 Ohm
  • Med: 2.400 Ohm
  • High: 6.800 Ohm
  • (Werte entsprechend der jeweiligen Eingangsimpedanz bei 1 kHz.)
• Äquivalentes Eingangsrauschen: -126 dB, gemessen bei 60 dB Gain mit 150 Ohm Abschlusswiderstand und 22 Hz/22 kHz Bandpassfilter
• Rauschen am Hauptausgang bei 0 dB Vorverstärkung: -97 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
• Rauschabstand bei maximalem Headroom (9 dBu): 106 dB
• Klirrfaktor (THD) bei mittlerer Vorverstärkung (30 dB): 0.0009 %, gemessen mit 1 kHz Eingangssignal (-20 dBu) und 22 Hz/22 kHz Bandpassfilter
• Frequenzgang bei minimaler Vorverstärkung (0 dB): -0.5 dB bei 10 Hz und -3 dB bei 125 kHz
• Frequenzgang bei maximaler Vorverstärkung (60 dB): -3 dB bei 16 Hz und -3 dB bei 118 kHz
• CMRR: 98 dB (Kanal 1, 1 kHz, maximale Vorverstärkung mit +24 dBu Eingang)
• Übersprechen 10 dB @ 1 kHz Eingang an Kanal A, gemessen am Ausgang Kanal B: 104 dBrA 10 dB @ 10 kHz Eingang an Kanal A, gemessen am Kanal B Ausgang: 84 dBrA

Line-Eingang

• Frequenzgang: -20 dB bis +10 dB, schaltbar in 10-dB-Schritten, 20 dB stufenlos regelbar
• Eingangsimpedanz: 10 kOhm von 10 Hz bis 200 kHz
• Rauschen am Hauptausgang bei 0 dB Vorverstärkung: -96 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
• Rauschabstand bei maximalem Headroom (24 dBu): 120 dB
• Rauschabstand bezogen auf 0 dBFS (+22 dBu): 118 dB
• Klirrfaktor (THD) bei 0 dB Vorverstärkung: 0.001 %, gemessen mit 0 dBu Eingangssignal und 22 Hz/22 kHz Bandpassfilter
• Frequenzgang bei 0 dB Vorverstärkung: -0.3 dB bei 10 Hz und -3 dB bei 200 kHz

Instrumenteneingang

• Gainbereich: 10 dB bis 40 dB, stufenlos regelbar
• Eingangsimpedanz:
  • High: > 1 MOhm
  • Low: > 300 kOhm
• Rauschen bei minimaler Vorverstärkung (+10 dB): -92 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
• Rauschen bei maximaler Vorverstärkung (+40 dB): -62 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
• Klirrfaktor (THD) bei minimaler Vorverstärkung (+10 dB): 0.001 %, gemessen mit 10 dBu Eingangssignal und 22 Hz/22 kHz Bandpassfilter
• Frequenzgang bei 10 dB Vorverstärkung mit -10 dB Eingang: 10 Hz – 100 kHz +/- 0.6 dB
• Frequenzgang bei 40 dB Gain mit -40 dB Eingang: -2.5 dB bei 10 Hz und 0 dB bei 100 kHz Hochpassfilter
• Roll-Off: 18 dB/Okt., 3-Pol-Filter
• feststehende Filterfrequenz: 75 Hz, gemessen bei -3 dB Anzeigen
• VU-Meter (Moving Coil), werkseitig kalibriert mit 1 kHz Sinus auf 0 VU = +4 dBu. Die Anzeige kann mit „VU Cal“-Taste an der Gehäuserückseite auf einen Wert zwischen +10 dBu und +26 dBu als 0 VU Wert entsprechend der Bezugsreferenz +22 dBu justieren werden.
• Peak-LED Anzeigen kalibriert auf 0 dBFS = +22 dBu. Die Kalibrierung kann an der Gehäuserückseite auf +10 dBu to +26 dBu als Bezugswert zu 0 dBFS justiert werden.
• Die Anzeige ist umschaltbar zwischen den Positionen: Post-Hochpassfilter, Pre-Insert, Post-Insert.
• LED-Pegel (Peak-Kalibrierung auf Mittelstellung an der Gehäuserückseite) (bei Verwendung des internen ADC).
  • 0: +22 dBu
  • -2: +20 dBu
  • -6: +16 dBu
  • -12: +10 dBu
  • -18: +4 dBu
  • -42: -20 dBu

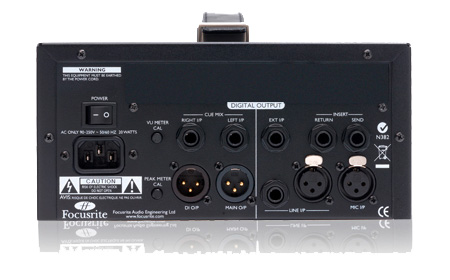

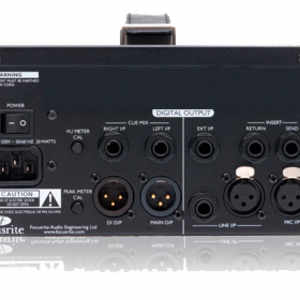

Vorder- und Rückseitenanschlüsse

Analoge Eingänge

• Mikrofoneingang: XLR-Buchse
• Line-Eingänge: XLR-Buchse und 6,3 mm TRS-Klinkenbuchse
• Instrumenteneingang 6,3 mm TRS-Klinkenbuchse
• Externer AD-Wandlereingang: 6,3 mm TRS-Klinkenbuchse
• Return: 6,3 mm TRS-Klinkenbuchse

Analoge Ausgänge

• Send: 6,3 mm TRS-Klinkenbuchse
• Symmetrischer Lineausgang: XLR-Buchse
• DI-Ausgang: 6,3 mm TRS-Klinkenbuchse
• DI-Through: 6,3 mm TS-Klinkenbuchse Zusätzliche analoge Ein- und Ausgänge
• Cue-Mix Eingang links: 6,3 mm TRS-Klinkenbuchse
• Cue-Mix Eingang rechts: 6,3 mm TRS-Klinkenbuchse
• Kopfhörerausgang: 6,3 mm Stereoklinke

Gewicht: 3.9 kg

Abmessungen: 220 mm (B) x 104 mm (H) x 254 – 290 mm (T, Ober-/Unterseite
