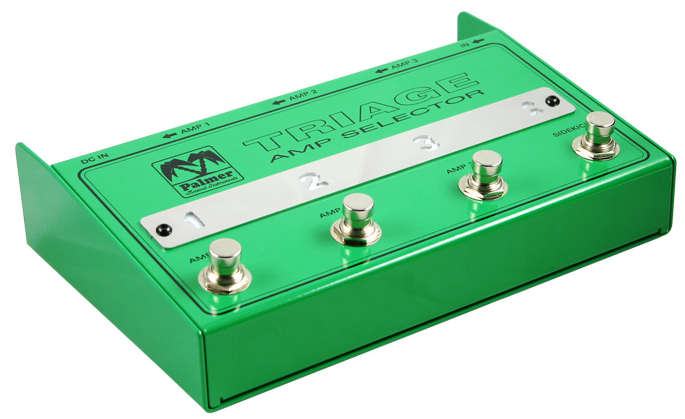

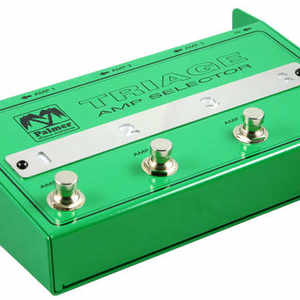

Palmer Triage Amp Selector
Palmer Triage Amp Selector
Umschalt- und Splitbox, klickfrei durch Optokoppler

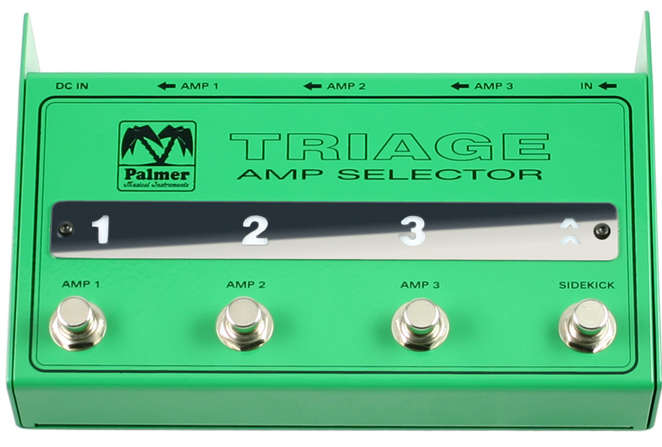

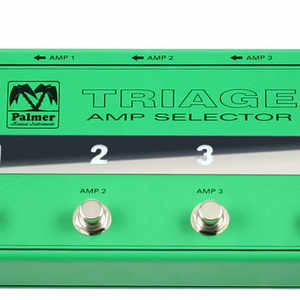

Das ist die Auswahlbox. Mit der TRIAGE kann das Gitarrensignal per Fußschalter auf bis zu drei unterschiedliche Verstärker geroutet werden. Ein vierter Schalter (SIDEKICK) macht es möglich bis zu 3 Verstärker gleichzeitig klingen zu lassen.Alle Ausgänge sind über Trenntrafo entkoppelt, sodass Erdschleifen und das gefürchtete Brummen automatisch ausgeschaltet sind. Für jeden Weg ist ein in der Lautstärke einstellbarer Bufferverstärker vorhanden, der das Signal bis zu 12dB (vierfache Verstärkung) anheben kann. Außerdem besitzt jeder Ausgang einen Phasenschalter mit dessen Hilfe das Signal um 180° gedreht wird. Dieses Feature ist oft hilfreich. Es verhindert Frequenz-auslöschungen, die dadurch entstehen, dass zwei Verstärker mit unterschiedlicher Phasenlage gleichzeitig betrieben werden. Jeder Ausgang hat einen eigenen Ground-Lift-Schalter.
Details:
- Zwei Betriebsarten:
- Exklusiv-Mode: nur ein von max. drei Verstärkern aktiv
- Parallel-Mode: maximal drei Verstärker in Kombination
- Stummschaltung aller Ausgänge möglich

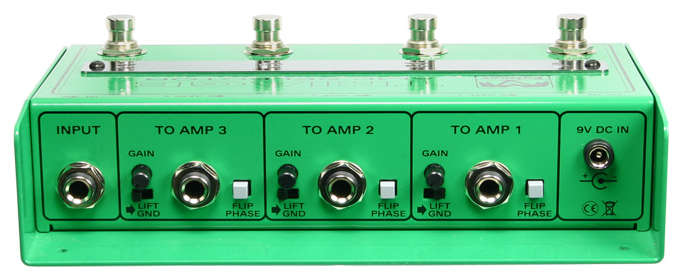

- Eingang und Ausgänge: ¼“ (6.3mm) TS-Klinkenbuchse
- Nominelle Eingangsimpedanz: 1MΩ
- Maximale Verstärkung: 12dB, entsprechend 4-fach
- Maximaler Ausgangspegel vor Clipping: 6Vrms
- Nominelle Ausgangsimpedanz: 1kΩ
- Alle Ausgänge galvanisch durch Übertrager entkoppelt
- Umschaltung: klickfrei durch Optokoppler

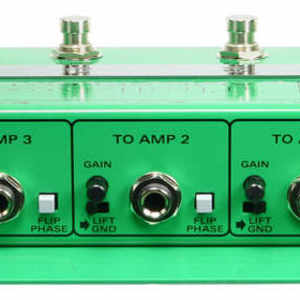

- Pro Ausgang:
- Potentiometer für Pegel
- Phasenumkehrschalter
- Ground-Lift-Schalter
- Spannungsversorgung: 9VDC, stabilisiert,
- Stromaufnahme: 120mA max.
- DC-Buchse mit 2.1mm Innenenstift, negativ, Schaft positiv
- Mechanik:
- Schalter: Mechanische Taster gekoppelt mit Mikroschalter
- Gehäuse: 1.5mm Stahlblech
- 2 Befestigungslöcher im Bodenblech
Sonderzubehör
Palmer_Triage_Amp_Selector.pdfPalmer Herstellerinformation
