Focusrites günstigster ISA-Vorverstärker hat jetzt standardmäßig einen AD-Wandler. Damit gelangt der legendäre, transparente Focusrite-Sound ohne Umwege in Ihr Recording-System.
Features ISA-One:
ISA-Serie, übertragerbasierter Vorverstärker
AD-Wandler mit 24 Bit/ 192 kHz
Vielseitiger, unabhängiger DI-Kanal
Umschaltbare Impedanz
Regelbarer Kopfhörerausgang
Dedizierter Insertweg
Technische Daten:
Mikrofoneingang
Gainbereich: 0 dB bis 60 dB in 10-dB-Schritten schaltbar, 20 dB stufenlos regelbar
Eingangsimpedanz, abhängig von der gewählten Einstellung (Werte entsprechend der jeweiligen Eingangsimpedanz bei 1 kHz.):
Low: 600 Ohm
ISA110: 1.400 Ohm
Med: 2.400 Ohm
High: 6.800 Ohm
Äquivalentes Eingangsrauschen: -126 dB, gemessen bei 60 dB Gain mit 150 Ohm Abschlusswiderstand und 22 Hz/22 kHz Bandpassfilter
Rauschen am Hauptausgang bei 0 dB Vorverstärkung: -97 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
Rauschabstand bei maximalem Headroom (9 dBu): 106 dB
Klirrfaktor (THD) bei mittlerer Vorverstärkung (30 dB): 0.0009 %, gemessen mit 1 kHz Eingangssignal (-20 dBu) und 22 Hz/22 kHz Bandpassfilter
Frequenzgang bei minimaler Vorverstärkung (0 dB): -0.5 dB bei 10 Hz und -3 dB bei 125 kHz
Frequenzgang bei maximaler Vorverstärkung (60 dB): -3 dB bei 16 Hz und -3 dB bei 118 kHz
CMRR: 98 dB (Kanal 1, 1 kHz, maximale Vorverstärkung mit +24 dBu Eingang)
Übersprechen Kanal-zu-Kanal
10 dB @ 1 kHz Eingang an Kanal A, gemessen am Ausgang Kanal B: 104 dBrA
10 dB @ 10 kHz Eingang an Kanal A, gemessen am Kanal B Ausgang: 84 dBrA
Line-Eingang
Frequenzgang: -20 dB bis +10 dB, schaltbar in 10-dB-Schritten, 20 dB stufenlos regelbar
Eingangsimpedanz: 10 kOhm von 10 Hz bis 200 kHz
Rauschen am Hauptausgang bei 0 dB Vorverstärkung: -96 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
Rauschabstand bei maximalem Headroom (24 dBu): 120 dB
Rauschabstand bezogen auf 0 dBFS (+22 dBu): 118 dB
Klirrfaktor (THD) bei 0 dB Vorverstärkung: 0.001 %, gemessen mit 0 dBu Eingangssignal und 22 Hz/22 kHz Bandpassfilter
Frequenzgang bei 0 dB Vorverstärkung: -0.3 dB bei 10 Hz und -3 dB bei 200 kHz
Instrumenteneingang
Gain-Bereich: 10 dB bis 40 dB, stufenlos regelbar
Eingangsimpedanz:
High: > 1 MOhm
Low: > 300 kOhm
Rauschen bei minimaler Vorverstärkung (+10 dB): -92 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
Rauschen bei maximaler Vorverstärkung (+40 dB): -62 dBu, gemessen mit 22 Hz/22 kHz Bandpassfilter
Klirrfaktor (THD) bei minimaler Vorverstärkung (+10 dB): 0.001 %, gemessen mit 10 dBu Eingangssignal und 22 Hz/22 kHz Bandpassfilter
Frequenzgang bei 10 dB Vorverstärkung mit -10 dB Eingang: 10 Hz – 100 kHz +/- 0.6 dB
Frequenzgang bei 40 dB Gain mit -40 dB Eingang: -2.5 dB bei 10 Hz und 0 dB bei 100 kHz
Hochpassfilter
Roll-Off: 18 dB/Okt., 3-Pol-Filter
feststehende Filterfrequenz: 75 Hz, gemessen bei -3 dB

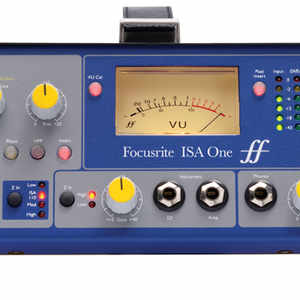

Anzeigen
VU-Meter (Moving Coil), werkseitig kalibriert mit 1 kHz Sinus auf 0 VU = +4 dBu. Die Anzeige kann mit „VU Cal“-Taste an der Gehäuserückseite auf einen Wert zwischen +10 dBu und +26 dBu als 0 VU Wert entsprechend der Bezugsreferenz +22 dBu justieren werden.
Peak-LED Anzeigen kalibriert auf 0 dBFS = +22 dBu. Die Kalibrierung kann an der Gehäuserückseite auf +10 dBu to +26 dBu als Bezugswert zu 0 dBFS justiert werden.
Die Anzeige (MC und Peak 1) ist umschaltbar zwischen den Positionen: Post-Hochpassfilter, Pre-Insert, Post-Insert. Peak2 wird immer vor dem AD-Kanal 2 abgegriffen, der auch vom externen Eingang oder Instrumenten-Eingang gespeist werden kann.

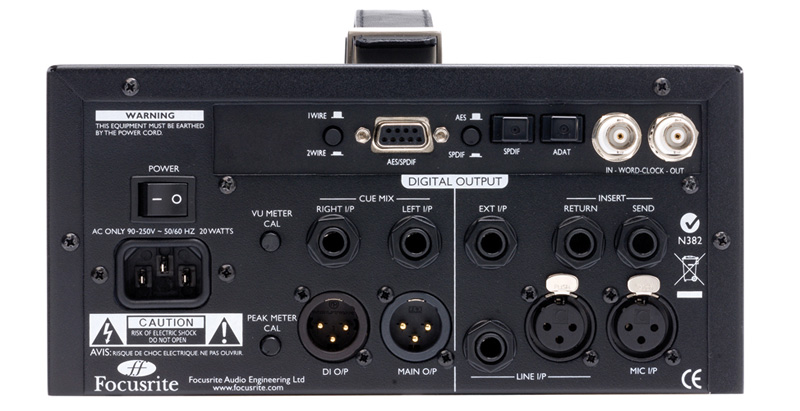

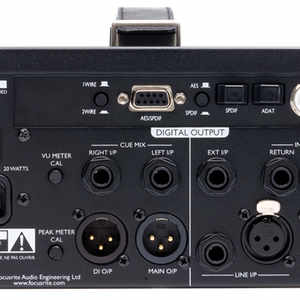

Anschlüsse vorne/hinten
Analoge Eingänge:
Mikrofoneingang: XLR-Buchse
Line-Eingänge: XLR-Buchse und 6,3 mm TRS-Klinkenbuchse
Instrumenteneingang 6,3 mm TRS-Klinkenbuchse
Externer AD-Wandlereingang: 6,3 mm TRS-Klinkenbuchse
Return: 6,3 mm TRS-Klinkenbuchse
Analoge Ausgänge:
Send: 6,3 mm TRS-Klinkenbuchse
Symmetrischer Line-Ausgang: XLR-Buchse
DI-Ausgang: 6,3 mm TRS-Klinkenbuchse
DI-Through: 6,3 mm TS-Klinkenbuchse
Zusätzliche analoge Ein- und Ausgänge
Cue-Mix Eingang links: 6,3 mm TRS-Klinkenbuchse
Cue-Mix Eingang rechts: 6,3 mm TRS-Klinkenbuchse
Kopfhörerausgang: 6,3 mm Stereoklinke
Gewicht: 3,9 kg Abmessungen: 220 mm (B) x 104 mm (H) x 254 - 290 mm (T, Ober-/Unterseite)
