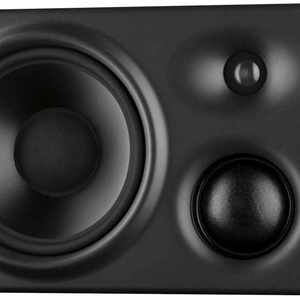

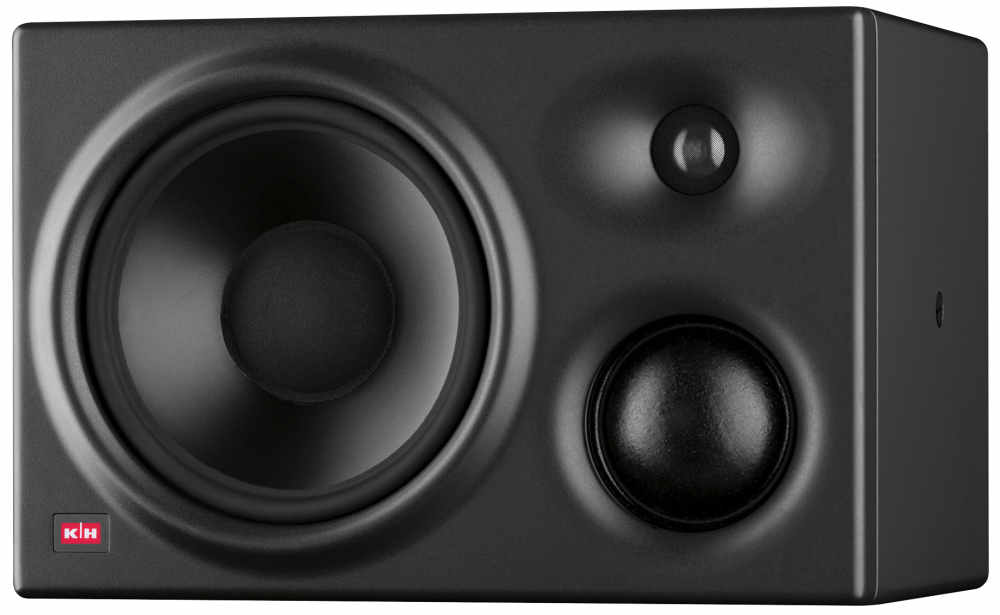

Klein Hummel O-300 D aktiver Studio-Monitor anthrazit

Klein Hummel KH O300 D Studio-Monitor mit Digitaleingang
aktives 3 Wege-System, 8" + 3" + 1" mit 150 + 65 + 65 Watt, magnetisch geschirmt

Das Ziel: Authentische, absolut neutrale Wiedergabe
Der aktive Studio-Monitor KH O 300 D wurde mit dem Ziel entwickelt, bei kompakten Abmessungen ein Höchstmaß an Klangneutralität und Impulstreue bei perfekt ausgebildeter Schallführung zu erreichen. Nach komplexen Computersimulationen und aufwendigen Hörtests entstand mit der umfassenden Erfahrung von Klein + Hummel ein 3-Wege-Studiomonitor, der in seiner Klasse einzigartig ist: Unbestechlich neutrales Klangbild mit präziser Basswiedergabe, einem hervorragenden, gleichmäßigen Bündelungsmaß sowie exakter Stereoortung und Tiefenstaffelung.

Die Vorteile des 3-Wege-Systems
Um ein absolut authentisches Klangbild - besonders auch im Bereich der menschlichen Stimme - zu erreichen, wurde ein aktives 3-Wege-System gewählt. Der O 300 D bringt mit diesem System gegenüber Monitoren in 2-Wege-Ausführung eindeutige Vorteile, die im vorderen Teil des Katalogs genau beschrieben wurden.
Das aufwendige 3-Wege-System verleiht somit dem O 300 D eine extrem hohe Präzision und Detailtreue und schafft dem Toningenieur die Voraussetzung für ein absolut sicheres und analytisches Arbeiten.

Zukunftssicherer Digitaleingang
Der O 300 D ist mit umschaltbaren Eingängen für analoge und digitale Signale AES/EBU und S/P-DIF ausgestattet. Der D/A-Wandler modernster Bauart mit hoher Dynamik hat eine Auflösung von 24 Bit und arbeitet mit einer Abtastrate von 32 bis 96 KHz.
Der Analogeingang ist über einen sehr hochwertigen Übertrager trafosymmetrisch erdfrei ausgelegt. Selbst bei hohen Pegeln und tiefsten Frequenzen wird damit eine extrem verzerrungsarme Wiedergabe erreicht. Die Eingangsempfindlichkeit von + 6 dBu gestattet den Anschluß aller gängigen Studio-Signalquellen.

Merkmale:
Zusätzlicher dritter Weg

• Wichtigster Frequenzbereich liegt im idealen Übertragungsbereich eines Lautsprechers
• Extrem verzerrungsarme Wiedergabe
• Ausgesprochen neutrales Klangbild von 40 Hz bis 20 kHz
• Keine stehenden Wellen im Gehäuse
• Keine Partialschwingungen
• Kein Dopplereffekt

Unkonventionelles Gehäusekonzept

• Sehr kompaktes Gehäuse aus unterschiedlichen Materialien
• Akustische Zentren der Lautsprecher liegen auf einer Ebene
• Schallwand absolut homogen, ohne Diffraktionskanten und Befestigungselemente
• Keine Abschattung der Main-Monitore durch liegende Aufstellung
• Optionale Schallwandabdeckung
• Magnetisch geschirmt

Praxisgerechte Schallführung

• Horizontal breites Abstrahlverhalten
  - Weiter Bewegungsbereich vor dem Mischpult
• Vertikal schmales Abstrahlverhalten
  - Vermeidung von Interferenzen durch Reflexionen vom Mischpult
• Perfektes Bündelungsmaß

Fortschrittliche Elektronik

• Integrierte elektronische Limiter-Schutzschaltung für jeden Weg
• NF-Eingang ausgestattet mit extrem verzerrungsarmer elektronisch-symmetrischer Eingansstufe
• Zusätzliche Digitaleingänge für AES/EBU, AES 3id und S/P-DIF mit 24 Bit; 32 kHz bis 96 kHz
• Endstufendirekteingänge zum Anschluss des externen FIR-Digital-Controllers Klein + Hummel Pro C 28
• Betriebs- und Overloadanzeige im Logo integriert
• 3 x 4-stufige Ortsanpassung für unterschiedliche Aufstellpositionen

Genaue Anpassung an den Aufstellort
Mit einer sehr variablen Ortsanpassung kann je nach Aufstellort in mehreren Stufen auf drei aufstellungsrelevante Frequenzbereiche gezielt Einfluss genommen werden, um auch bei ungünstigen akustischen Raumbedingungen optimale Abhörvoraussetzungen zu schaffen.

Leistungsfähige Verstärker mit aktiven Frequenzweichen
Alle drei Lautsprecher-Systeme des O 300 D haben einen genau auf die technischen Anforderungen angepassten hochwertigen Verstärker, der mit seiner Leistung das langjährige Erfahrungsspektrum von Klein + Hummel widerspiegelt. In Verbindung mit den präzise abgestimmten Frequenzweichen ergibt das die sprichwörtliche Betriebssicherheit und hohe Verstärkerleistung bei niedrigsten Verzerrungswerten.
Der Monitor ist für alle Lautsprecherchassis mit einer effektiven Limiterschutzschaltung ausgestattet, die Impulsspitzen ungestört durchlässt und erst bei der Gefahr einer thermischen Überlastung der Schwingspule oder Überhitzung und Übersteuerung der Endstufen zuverlässig eingreift. Ein Ansprechen der Limiter wird durch Blinken des Logos angezeigt.

Einzigartig: Akustische Anpassung im Studio
Mit drei serienmäßigen Endstufen-Direkteingängen bietet der O 300 D die einzigartige Möglichkeit, den Monitor über einen externen Digitalcontroller anzupassen an den Aufstellungsort und die individuellen akustischen Gegebenheiten des Studios. Damit können akustische Unzulänglichkeiten des Hörraumes ausgeglichen und klangliche Verbesserungen erreicht werden. Diese Problemlösung bedarf zwar entsprechender Erfahrung und Ausrüstung, ist aber in jedem Fall wirtschaftlicher als ein Umbau des Studios.

Stabiles MDF-Gehäuse mit elegantem Design
Der Monitor besticht nicht zuletzt durch sein modernes, hochwertiges Gehäuse mit der gediegenen Schallwand. Er erhielt 1998 auch einen internationalen Designpreis. Die Gehäuse-Seitenteile bestehen aus resonanzarmen MDF-Holz und sind in anthrazitfarbener Lackierung oder mit dunkelgrauer, strapazierfähiger Kunstfaserbeflockung erhältlich. Das optionale Metallgitter runded das Ganze optimal ab.

Technische Daten
Freifeldübertragungsmaß 1 40 Hz - 20 kHz, ± 2 dB
Freifeldübertragungsmaß 2 35 Hz - 24 kHz, ± 3 dB
Eigenstörgeräusch in 10 cm Abstand < 20 dB(A)
Klirrfaktor < 0,5 % in 1 m Abstand ab 100 Hz @ 95 dB/SPL
Schalldruckpegel im Halbraum bei 3 % THD in 1 m 112,8 db/SPL
Schalldruckpegel gemittelt zwischen 100 Hz und 6 kHz
Elektronik
Dauerleistung Bassendstufe (THD+N < 0,1 %, Limiter deaktiviert) 150 W
Peakleistung Bassendstufe 250 W
Dauerleistung Mitteltonendstufe (THD+N < 0,1 %, Limiter deaktiviert) 65 W
Peakleistung Mitteltonendstufe 75 W
Dauerleistung Hochtonendstufe (THD+N < 0,1 %, Limiter deaktiviert) 65 W
Peakleistung Hochtonendstufe 110 W
Controller-Technologie Analog, aktiv
Frequenzweiche - Trennfrequenz 650 Hz / 3,3 kHz
Frequenzweiche - Flankensteilheit 24 dB/Okt
Entzerrung - Bass 0; -2,5; -5; -7,5 dB
Entzerrung - Mid 0; -1,5; -3; -4,5 dB
Entzerrung - High 1; 0; -1; -2 dB
Schutzschaltung Limiter: Low, Mid, High
Subsonicfilter: Frequenz / Flankensteilheit 30 Hz; 6 dB/Okt

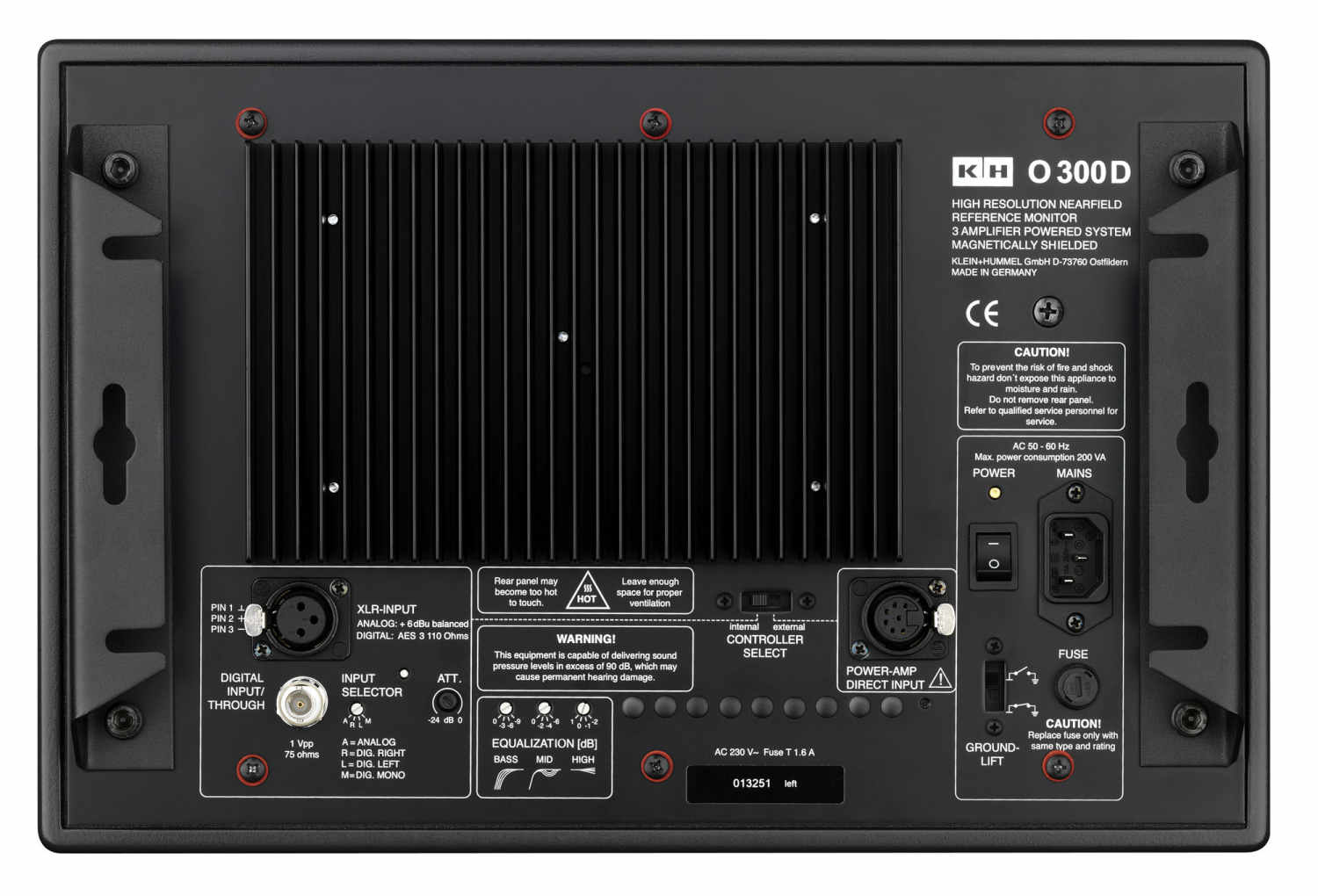

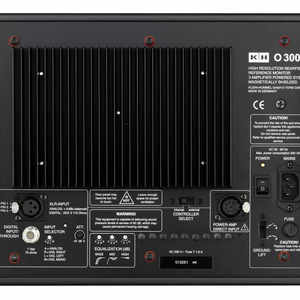

Eingang, analog
Impedanz trafosymmetrisch XLR, 14 kOhm
Eingangsempfindlichkeit +6 dBu
Pegelsteller 0 ... 28 dB
Unsymmetriedämpfung > 60 dB @ 15 kHz
Ein-/Ausgang, digital
Norm XLR (BNC) AES/EBU (AES 3id, S/P-DIF)
Impedanz, XLR 110 Ohm, trafosymmetrisch
Impedanz, BNC 75 Ohm, unsymmetrisch
Eingangsumschaltung Analog/Digital - Links/Mono/Rechts
Digitalwandler - Auflösung, Prinzip 24 Bit DA, Delta Sigma
Digitalwandler - Abtastrate 32 kHz - 96 kHz
Anzeige - Betrieb leuchtendes K + H Logo
Anzeige - Limit / Clip blinkendes K + H Logo
Versorgungsspannung 230 V AC
Leistungsaufnahme - Leerlauf 18 W
Leistungsaufnahme - Vollaussteuerung AC/DC 240 W
Mechanik
Gehäuseoberfläche Lackiert
Standard-Gehäusefarbe Anthrazit (RAL 7021)
Sonderlackierungen Optional
Schallwandabdeckung Gitter, optional, abnehmbar
Lautsprecherbestückung Magnetisch geschirmt
Tieftöner 210 mm / 8"
Hochtöner 25 mm / 1"
Montagepunkte 2 x M8 seitlich, Befestigungswinkel
Höhe x Breite x Tiefe 253 x 383 x 290 mm
Netto-Volumen intern 18,3 l
Gewicht 14,0 kg
