Palmer PTINO Umschaltsystem 2 Gitarrenverstärker auf 1 Box

Palmer PTINO MI T-Serie Umschaltsystem 2 Gitarrenverstärker auf 1 Box

Um unterschiedliche Grundsounds zu erhalten, setzen ambitionierte Gitarristen häufig zwei Verstärker ein. Sehr lästig wird dabei der Transport, Platzbedarf und die PA-Abnahme der zugehörigen Lautsprecherboxen. PTINO verspricht Abhilfe. Wie der Name andeutet, erlaubt das Umschaltsystem, zwei Verstärker alternativ mit einer Box zu nutzen. Dabei spielt es keine Rolle, ob Röhrenverstärker, die immer eine Last erfordern oder Transistormodelle eingesetzt werden. Auch eine gemischte Zusammenstellung ist problemlos möglich.

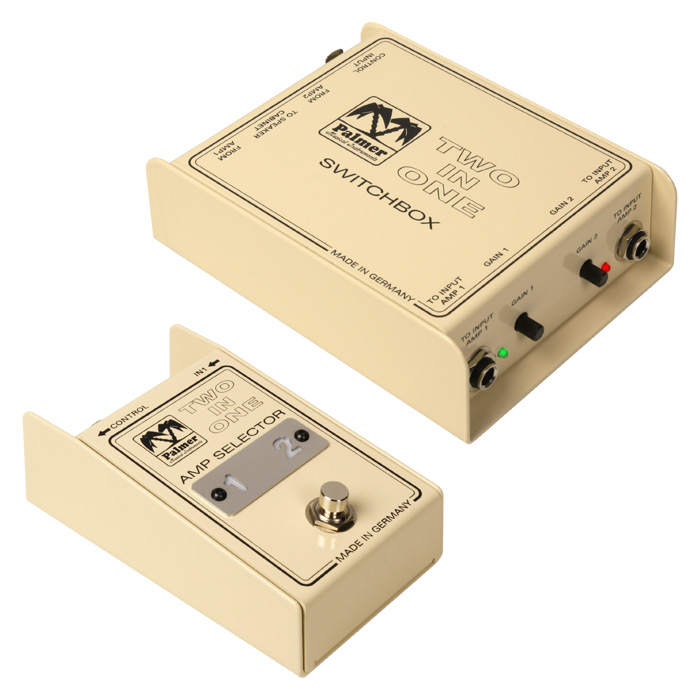

PTINO besteht aus zwei Geräten: dem Fußschalter, der üblicherweise im Pedalboard des Gitarristen seinen Platz findet, und der Switchbox, die wegen kurzer Kabelwege am besten nahe an den Verstärkern positioniert wird. Beide Teile sind durch ein Kontrollkabel mit 5-poligem XLR-Stecker verbunden (ein 6 m Kabel ist im Lieferumfang enthalten).

Der Fußschalter hat einen Eingang für Gitarre, eine 9 VDC-Buchse, über die das gesamte System mit Strom versorgt wird, und eine XLR-Buchse für das Kontrollkabel. Die Aufgaben des Kontrollkabels sind vielfältig: Zum einen erfolgt darüber die Stromversorgung der Switchbox aber auch das Gitarrensignal wird übertragen, so dass kein zusätzliches Kabel zu den Verstärkern notwendig ist, und schließlich wird das Umschalten zwischen den Verstärkern bewirkt.

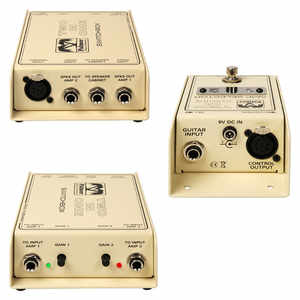

An der Switchbox sind zwei Ausgangsbuchsen vorhanden, die mit den Eingängen der Verstärker verbunden werden. Sie leitet das Gitarrensignal zum aktiven Verstärker. Die beiden Ausgänge sind sowohl untereinander als auch von der übrigen Elektronik galvanisch isoliert, Brummschleifen werden dadurch sicher vermieden. Der Pegel ist für jeden Ausgang einstellbar, Dämpfung und Verstärkung sind möglich.

Weiterhin besitzt die Switchbox neben dem XLR-Eingang für das Kontrollkabel zwei Eingänge und einen Ausgang für Lautsprechersignale. Die Eingänge werden mit den Lautsprecherausgängen der Verstärker verbunden, der Ausgang führt zur Lautsprecherbox.

Die Funktion der Switchbox ist zweigeteilt. Sie schaltet das Gitarrensignal zwischen den Verstärkern um und routet den Lautsprecherausgang des aktiven Verstärkers auf die Lautsprecherbox. Der nicht aktive Verstärker wird mit einer Dummy-Load in der Switchbox verbunden. Die Umschaltung erfolgt verzögerungsfrei ohne störende Nebengeräusche.

Die PTINO kann auch als einfache AB-Box eingesetzt werden, wenn z.B. zwischen zwei Comboverstärkern mit eigenen Lautsprechern umgeschaltet werden soll.
