Palmer PWT12 Pedalboard Netzteil 12 Ausgänge

Palmer PWT12 Pedalboard Netzteil 12 Ausgänge

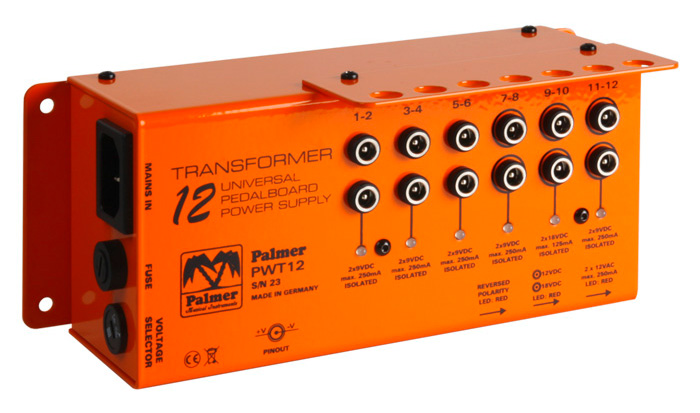

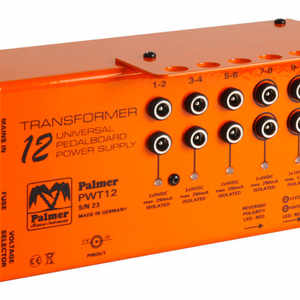

Das PWT12 ist ein universell einsetzbares Netzteil, wie es typischerweise zur Versorgung von Effektgeräten in einem Pedalboard benötigt wird. Das Netzteil liefert 12 Ausgangs-spannungen, die paarweise voneinander galvanisch getrennt sind. Die Ausgänge 1 bis 6 liefern eine Spannung von 9 VDC. Jedes der 3 Paare kann mit einem Strom von 250 mA belastet werden. Ausgang 7/8 liefert ebenfalls 9 V/250 mA, über einen Schiebeschalter kann jedoch die Polarität der Ausgangsbuchsen gewechselt werden; d.h. der Innenstift, der üblicherweise negatives Potenzial aufweist, wird positiv, während der Schaft des Steckers Massepotenzial annimmt.

Ausgang 9/10 liefert 2 x 18 VDC bei maximal 125 mA Strom. Per Schalter kann jedoch der obere Ausgang von 18 VDC auf 12 VDC umgeschaltet werden. Ausgang 11/12 liefert wieder 2 x 9 VDC bei 250 mA Strom. Er kann jedoch auf 2 x 12 VAC (Wechselspannung) umgeschaltet werden. Für jedes Buchsenpaar zeigt eine grüne LED die Ausgangsspannung an. Umschalten wird durch Farbwechsel auf rot signalisiert. Als zusätzliches Feature ist jedes Buchsenpaar mit einer selbsttätig rückstellenden Sicherung ausgerüstet. Bei Kurzschluss oder Überlast tritt die Sicherung in Aktion, die Anzeige-LED erlischt. Wird der Kurzschluss aufgehoben, schaltet die Sicherung nach wenigen Sekunden den Ausgang wieder frei.

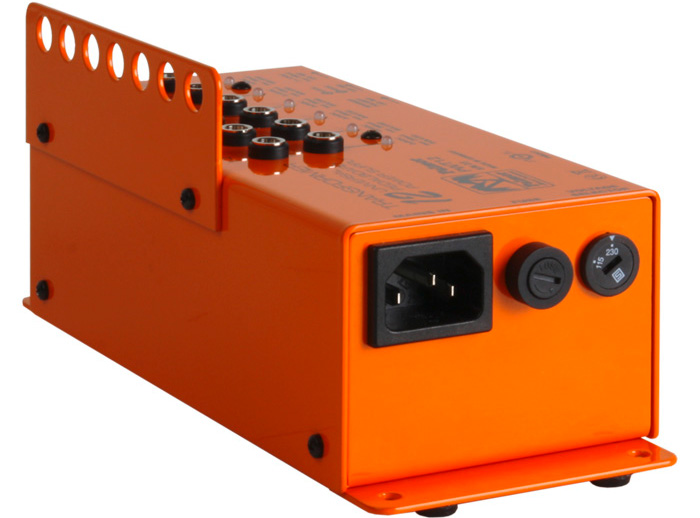

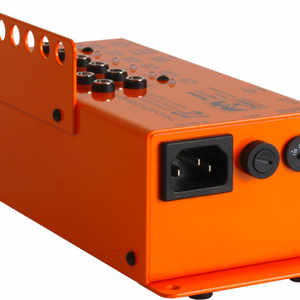

Das PWT12 ist mit einem streuarmen Ringkerntrafo aufgebaut, sodass in Verbindung mit dem dicken Stahlblechgehäuse keine störenden Einstrahlungen in die Effektgeräte zu erwarten sind. Die Netz-Eingangsspannung kann zwischen 115 V und 230 V umgeschaltet werden.

Das Gerät wird mit zwei Laschen zur Befestigung im Pedalboard ausgeliefert. Ebenso ist eine spezielle Schutzplatte für die DC-Stecker vorhanden, die auch zur Zugentlastung der Kabel mittels Kabelbinder genutzt werden kann. Zum Lieferumfang gehört ein Kabelsatz mit 12 langen DC-Kabeln.

Technische Daten:

• Universal power supply for effect pedals
• 12 outputs on barrel-style DC connectors with 2.1 mm center pin
• regulated DC output, all outputs electrically isolated in pairs
• Outputs 1/2, 3/4, 5/6: 9 VDC each, 250 mA per pair, center pin negative, green LED indicators
• Outputs 7/8: 9 VDC, 250 mA/pair, switchable polarity, two-color LED, green = center pin negative, red = center pin positive
• Outputs 9/10: 2x 18VDC (LED = green), switchable to 1x 12VDC / 1x 18VDC (LED = red), maximum current 125mA/pair, center pin negative
• Short circuit protection per pair with automatic reset
• 115 V / 230 V switchable
• Mains fuse: 5 x 20 mm fine wire, 115 V = T 500 mA; 230 V = T 250 mA
• Toroidal transformer, 20 VA continuous
