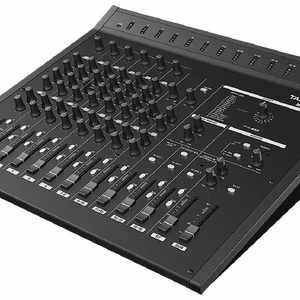

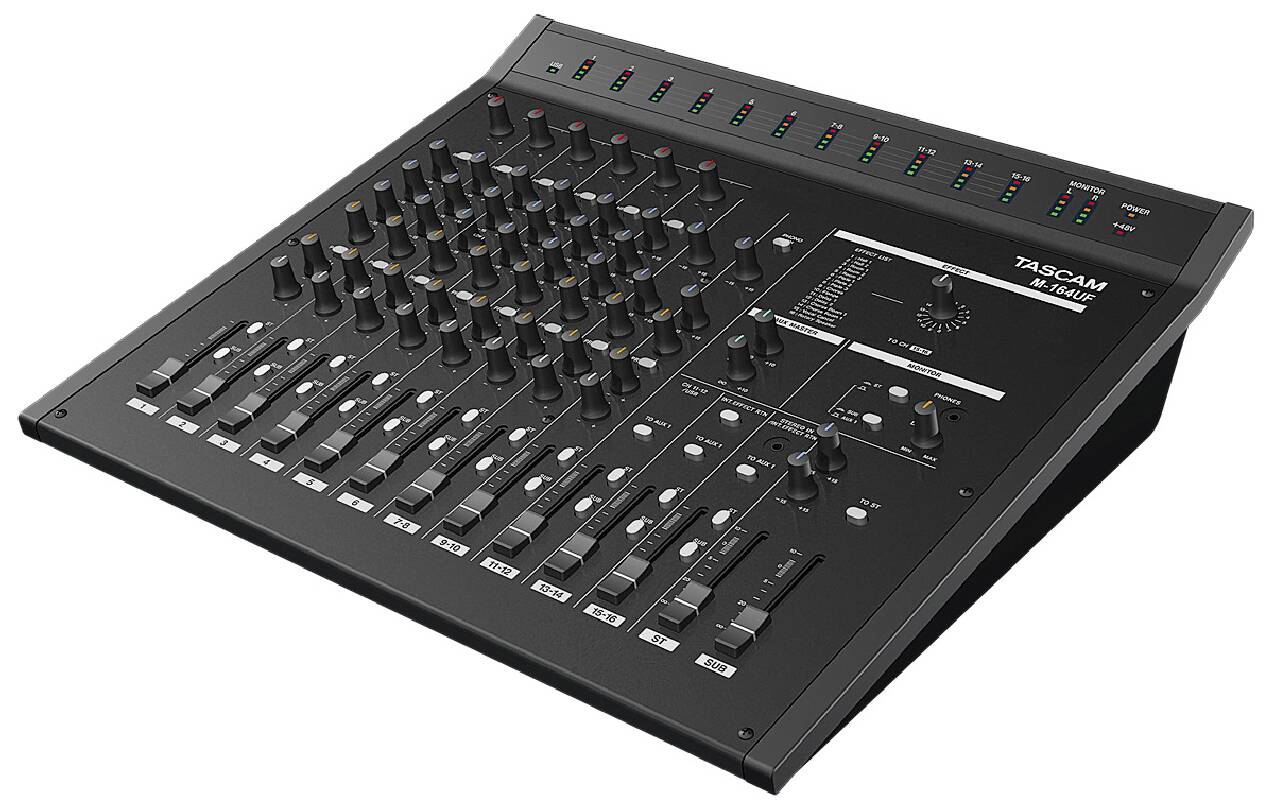

Tascam M 164 UF 16 Kanal analog Mischpult USB

M-164 analog Mischpult

M-164, M-164FX und M-164UF sind Analogmischpulte mit 16 Eingangskanälen, die sich durch vielfältige Anschlussmöglichkeiten bei zugleich kompakten Abmessungen und geringem Gewicht auszeichnen. Sie eignen sich dadurch als Keyboard- oder Submischer auf der Bühne ebenso wie fürs Homerecording oder als Herz einer kleinen Beschallungsanlage, sei es unterwegs oder fest installiert in Veranstaltungs­räumen, Geschäften oder Restaurants.

Alle Modelle verfügen über sechs Mikrofon/Line-Kanalzüge mit XLR- und Klinkenanschlüssen sowie fünf Stereo-Kanalzüge, über die sich praktisch alle erdenklichen Audioquellen zuführen lassen. Mit der Miniklinkenbuchse auf der Oberseite können Nutzer etwa einen MP3-Player verbinden. Zudem gibt es einen Phono-Anschluss für Plattenspieler.

M-164FX und M-164UF enthalten zusätzlich einen Digital-Effektprozessor mit 16 Voreinstellungen, das M­‑164UF darüber hinaus ein USB-Audiointerface, das auf einem Computer 16 Audioeingänge und zwei Audioausgänge zur Verfügung stellt – ideal für Mehrspuraufnahmen im Heimstudio oder unterwegs.

Kompakte 16-Kanal-Analogmischpulte

• M-164: Grundmodell
• M-164FX: mit Effekten
• M-164: mit USB-Audio und Effekten

6 Mikrofon/Line-Kanalzüge (XLR/Klinke)

• Schaltbare 48V-Phantom­speisung
• Schaltbares Trittschallfilter (80 Hz)
• 3-Band-EQ

5 Stereo-Kanalzüge mit unterschiedlichen Eingangsanschlüssen

• Kanäle 7–8/13–14: 6,3-mm-Klinkenbuchse (symmetrisch)
• Kanäle 9–10: Cinch (unsymmetrisch), umschaltbar auf RIAA-Phono zum Anschluss eines Plattenspielers
• Kanäle 11–12: Cinch (unsymmetrisch)
• Kanäle 15–16: Stereo-Mini­klinkenbuchse (Oberseite)

• 2 Aux-Sends/-Returns (Send 1 umschaltbar pre/post Fader, Send 2 post Fader)
• Stereo-Subgruppe mit Stereo- und Monoausgang, jeweils auf pseudosymmetrischer Klinke
  Stereosumme mit 2-Band-EQ
• Stereosummenausgänge auf Klinke (symmetrisch) und Cinch (unsymmetrisch), Mono-Summenausgang auf pseudosymmetrischer Klinke
• Kopfhörerausgang mit Pegelregler (schaltbar Summe/Subgruppe/Aux 1)
• Gut ablesbare, abgewinkelte Pegelanzeigen
• Externer Wechselstromadapter PS-1225L (im Lieferumfang enthalten)


Nur M-164FX und M-164UF

• Eingebauter Digital-Effektprozessor mit 16 Voreinstellungen einschließlich Hall, Delay, Chorus, Flanger, Chorus+Room, Rotary Speaker

Nur M-164UF

• Eingebautes USB-Audiointerface stellt auf einem Computer 16 Audioeingänge und 2 Audioausgänge bei 96 kHz/24 Bit zur Verfügung (unterstützt Windows XP, Windows Vista und Mac OS Tiger/Leopard)

Technische Daten

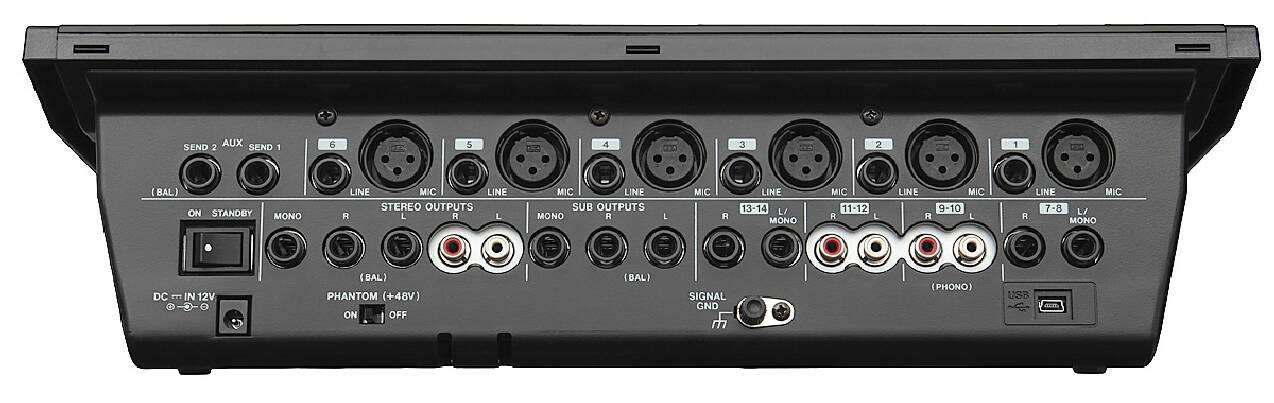

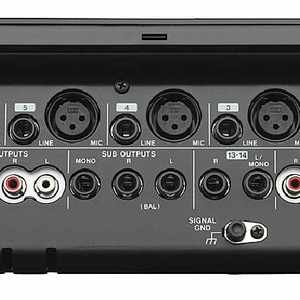

Analogeingänge

• Mikrofoneingänge (Kanäle 1–6) XLR–3–31, elektronisch symmetriert
• Eingangsimpedanz 2,4 kOhm
• Nominaler Eingangspegel –58 dBu, ±2 dB (bei Maximalverstärkung) –14 dBu, ±2 dB (bei Minimalverstärkung)
• Maximaler Eingangspegel +8 dBu, ±2 dB (bei Minimalverstärkung)
• Äquivalentes Eingangsrauschen >–128 dBu (typisch)
• Gleichtaktunterdrückung >60 dB (bei Maximalverstärkung)
• Lineeingänge (Kanäle 1–6) 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Eingangsimpedanz 22 kOhm
• Nominaler Eingangspegel –38 dBu, ±2 dB (bei Maximalverstärkung) +12 dBu, ±2 dB (bei Minimalverstärkung)
• Maximaler Eingangspegel +28 dBu, ±2 dB (bei Minimalverstärkung)
• Lineeingänge (Kanäle. 7–8, 13–14) 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Eingangsimpedanz 10 kOhm
• Nominaler/maximaler Eingangspegel +4 dBu/ +26 dBu, ±2 dB
• Lineeingänge (Kanäle 9–10) Cinch, unsymmetrisch
• Eingangsimpedanz 47 kOhm
• Nominaler Eingangspegel –10 dBV, ±2 dB –54 dBV, ±2 dB bei 1 kHz (PHONO)
• Maximaler Eingangspegel +12 dBV, ±2 dB
• Lineeingänge (Kanäle 11–12) Cinch, unsymmetrisch
• Eingangsimpedanz 10 kOhm
• Nominaler/maximaler Eingangspegel –10 dBV/ +12 dBV, ±2 dB
• Lineeingänge (Kanäle 15–16) 3,5-mm-Miniklinkenbuchse, unsymmetrisch (auf der Oberseite)
• Eingangsimpedanz 10 kOhm
• Nominaler/maximaler Eingangspegel –10 dBV/+14 dBu, ±2 dB

Analogausgänge

• Stereo-Summenausgang, symmetrisch 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Ausgangsimpedanz 150 Ohm
• Nominaler/maximaler Ausgangspegel +4 dBu, ±2 dB
• Maximaler Ausgangspegel +26 dBu, ±2 dB
• Mono-Summenausgang 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Ausgangsimpedanz 150 Ohm
• Nominaler/maximaler Ausgangspegel –2 dBu/+20 dBu, ±2 dB (Stereo L+R)
• Stereo-Summenausgang, unsymm. Cinch, unsymmetrisch
• Ausgangsimpedanz 100 Ohm
• Nominaler/maximaler Ausgangspegel –10 dBV/+20 dBu, ±2 dB
• Stereo-Subgruppenausgang 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Ausgangsimpedanz 150 Ohm
• Nominaler/maximaler Ausgangspegel +4 dBu/+20 dBu, ±2 dB
• Mono-Subgruppenausgang 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Ausgangsimpedanz 150 Ohm
• Nominaler/maximaler Ausgangspegel –2 dBu/+20 dBu, ±2 dB
• Aux-Send 1/2 6,3-mm-Klinke, 3-polig, elektronisch symmetriert
• Ausgangsimpedanz 150 Ohm
• Nominaler/maximaler Ausgangspegel +4 dBu/+20 dBu, ±2 dB
• Kopfhörerausgang 6,3-mm-Stereoklinkenbuchse
• max. Ausgangsleistung 45 mW + 45 mW (bei 1% THD, 32 Ohm Last)

Leistungsdaten Audio

• Betriebspegel –2 dBu
• Frequenzbereich 20 Hz – 20 kHz, +1/–3 dB
  (Mikrofoneingang auf alle Ausgänge, TRIM max.)
• Verzerrung (THD) >0,1 % (20 Hz – 20 kHz, Mikrofoneingang auf XLR-Ausgang, TRIM min.)
• Rauschpegel >–64 dBu (1 Mikrofoneingang auf XLR-Summenausgang, TRIM max.) >–57 dBu (6 Mikrofoneingang auf XLR-Summenausgang, TRIM max.)
• Übersprechdämpfung >80 dB (1 kHz), >60 dB (10 kHz)

Stromversorgung und sonstige Daten

• Stromversorgung Wechselstromadapter PS–1225L (im Lieferumfang enthalten)
• Abmessungen (B x H x T) 390 mm x 112 mm x 345 mm

Gewicht:

• 2,8 kg (M-164)
• 3,0 kg (M-164FX)
• 3,2 kg (M-164UF)
