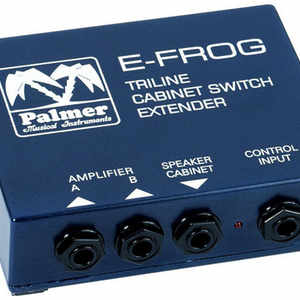

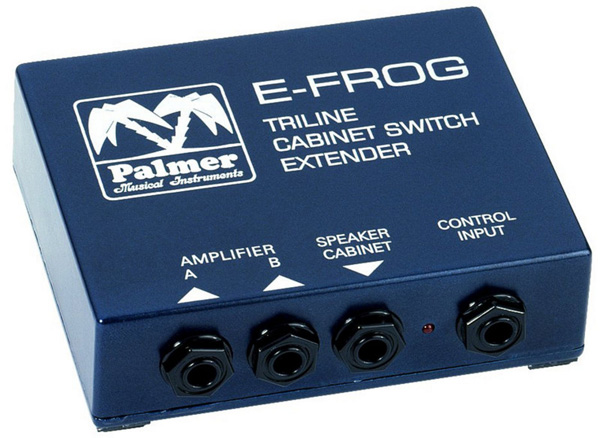

Palmer E-Frog Cabinet Switch

Palmer E-Frog Cabinet Switch

Die E-Frog ermöglicht es,  eine Lautsprecherbox an zwei Verstärkern anzuschließen (nur in Verbindung mit der Triline zu verwenden). Technisch betrachtet besteht der E-Frog im Kern aus zwei Leistungsrelais und einem 8 Ohm Lastwiderstand. Die Relais schalten die Eingänge "AMPLIFIER A/B" wechselweise auf den Lastwiderstand oder den Ausgang "SPEAKER CABINET". Da der auf den Lastwiderstand geschaltete Verstärker von der Triline kein Eingangssignal erhält, stellt der Lastwiderstand nur einen Schutz gegen internes Aufschaukeln des Verstärkers dar. Bzw. übernimmt er ein zum Beispiel überhängendes Hallsignal. Daher spielt auch die Impedanz nur eine untergeordnete Rolle. Es können sowohl 4, 8 als auch 16 Ohm Boxen betrieben werden. Wichtig ist einzig, daß die Ausgangsimpedanzen der Verstärker mit der angeschlossenen Box übereinstimmen.
